سیستم های انتقال نوری

تکنولوژی POTN، یک فناوری انتقال یکپارچه است که با ترکیب تکنولوژی‌های Packet و OTN، باعث افزایش کارایی شبکه و رفع موانع بین شبکه‌‌ها می‌‌شود. این تکنولوژی در ادامه‌ی توسعه پروتکل‌‌های انتقال و پس از تکنولوژی‌‌های SDH و OTN به وجود آمده و...

سیستم های انتقال نوری

سیستم های دسترسی نوری

GPON، جدیدترین نسل از شبکه‌های دسترسی است که با بهره‌گیری از پهنای باند نامحدود فیبر نوری و انعطاف‌پذیری بالا در ارائه‌ی سرویس‌های متنوع، نظیر IPTV، HSI، VoIP، CATV، WiFi، Ethernet، POTS و ... به راهکار برتر شبکه‌های دسترسی تبدیل شده.

سیستم های دسترسی نوری

سیستم های انتقال نوری

خانواده محصولات سیستم انتقال نوری POTN/DWDM سری ST، محصولاتی پیشرفته، مقرون‌به‌صرفه و منعطف می‌باشند که با هدف رفع نیازهای امروز و آینده‌ی شبکه‌های مخابراتی در سطوح مختلف شبکه، طراحی شده‌اند. با استفاده از این تجهیزات، پیکربندی موردنیاز شبکه به‌راحتی پیاده‌سازی شده و در عین حال، با ساده‌سازی معماری شبکه در توپولوژی‌های گوناگون، پیچیدگی‌های عملیاتی در امر تعمیر، نگهداری و کنترل شبکه و همچنین هزینه‌های اولیه کاهش می‌یابد. این در حالی است که در صورت لزوم، تغییر و شکل‌پذیری مجدد در شبکه  به سادگی امکان‌پذیر خواهد بود. خانواده محصولات سریST، با کاربری در توپولوژی‌های نقطه‌به‌نقطه، حلقه و مش، قابل بهره‌برداری در بستر انتقال نوری شبکه‌های شهری، بین‌شهری، زیرساخت کشور و بین‌المللی می‌باشند.

فناوری POTN

رشـد روزافـزون سرعـت انتقـال اطلاعـات، شرکت‌هـا و اپراتورهـای مخابـراتی را بـر آن داشـته اسـت تـا بـا اتخـاذ رویکـردی اسـتراتژیک نسبت به زیرساخت شبکه‌های نوری خود، به دنبال ایجاد بالاترین ظرفیت و انعطاف در سطوح مختلف این شبکه باشند.

تکنولوژی POTN، یک فناوری انتقال یکپارچه است که با ترکیب تکنولوژی‌های Packet و OTN، باعث افزایش کارایی شبکه و رفع موانع بین شبکه‌‌های چند لایه می‌‌شود. این تکنولوژی در ادامه‌ی توسعه پروتکل‌‌های انتقال و پس از تکنولوژی‌‌های SDH و OTN به وجود آمده و می‌‌تواند ویژگی‌های لایه 2 و ۵/۲ را علاوه بر لایه فیزیکی به سیستم‌های انتقال اضافه نماید. فناوری POTN علاوه بر بهره‌گیری از ظرفیت بالای شبکه‌های OTN، از تمامی سرویس‌های یک شبکه  Packet-based نیز به طور همزمان پشتیبانی می‌‌کند.

مهاجرت از شبکه‌های قدیمی‌تر به تکنولوژی POTN برای اپراتورهای مخابراتی امری حیاتی است. این تکنولوژی به گونه‌ای تعریف شده است که قابلیت سازگاری با شبکه‌های قدیمی‌تر مانند SDH را  در کنار سرویس‌های مبتنی بر IP داشته باشد. مزیت دیگر POTN، انعطاف‌پذیری بالای آن در هماهنگی با تکنولوژی‌های نوین مخابراتی نظیر شبکه‌های بر پایه نرم‌افزار (SDN) و سوئیچ‌های لایه ۳ است. بهره‌گیری از فناوری POTN، اپراتورها ‌را قادر می‌سازد تا سرویس‌های متنوعی  را توسط شبکه‌های پرظرفیت  و با قیمت تمام‌شده‌ی پایین‌تر به مشتریان خود عرضه کنند.

موقعیت در ساختار شبکه

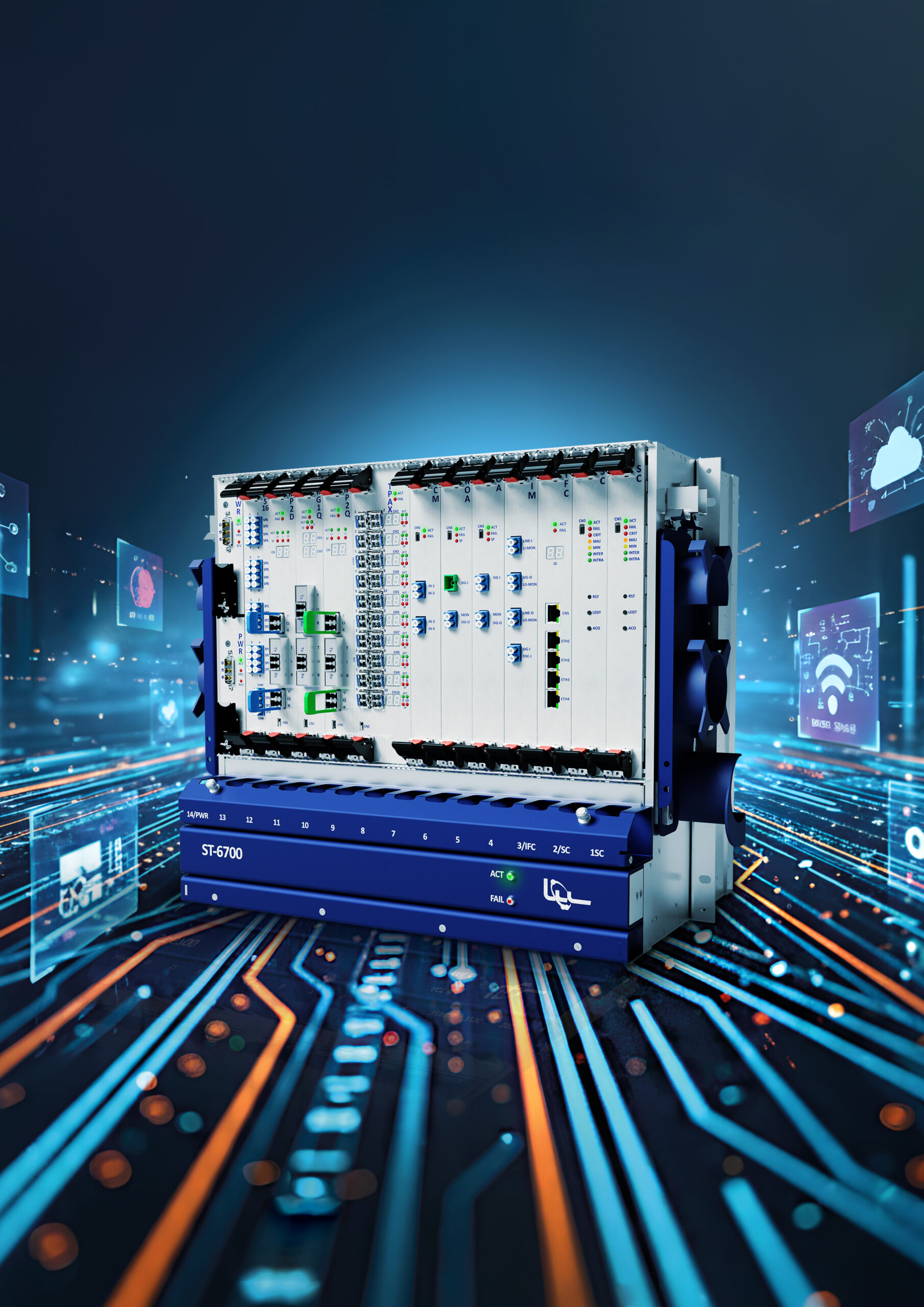

ST-6700

سیستم انتقال نوری سری 6700-ST یک محصول دانش‌بنیان، مقرون به صرفه و منعطف میباشد که با بهره‌گیری از جدیدترین فناوری انتقال اطالعات در بستر فیبر نوری و با هدف رفع نیازهای امروز و آینده‌ی شبکه‌های مخابراتی در سطح هسته، مترو و ارتباط ناحیهای، طراحی گردیده است. محصول 6700-ST این امکان را فراهم مینماید تا به‌راحتی، پیکربندی موردنیاز در شبکه را ایجاد نموده و درعین‌حال با ساده‌سازی معماری شبکه در توپولوژیهای مختلف، سبب کاهش پیچیدگیهای عملیاتی در امر تعمیر، نگهداری و کنترل شبکه و هزینه‌های اولیه میگردد. علاوه بر این، بهره‌گیری از تکنولوژی ROADM ، این امکان را در اختیار قرار میدهد که به سادگی نسبت به تغییر سرویس‌ها و پیکربندی مجدد شبکه اقدام نمود. سیستم انتقال نوری سری 6700-ST با کاربری در توپولوژیهای نقطه‌به‌نقطه، حلقه و مش و ظرفیت انتقال s/2Tb.19 طراحی و تولید شده است و تا نرخ ارسال s/200Gb در این انتقال برای هر طول موج را پشتیبانی میکند. این سیستم قابل بهره‌برداری در بستر انتقال نوری شبکه‌های شهری، بین‌شهری، زیرساختی و بین‌الملل میباشد; حداکثر فاصله‌ی ارسال سیگنال بدون بازسازی الکتریکی در این سیستم، با استفاده از تکنولوژی همدوس 2400 کیلومتر میباشد. سیستم 6700-ST از تکنولوژی OTN مطابق با استاندارد -ITU 709.G به همراه عملکردهای شبکه های based-packet برای انتقال اطلاعات استفاده می‌کند.

ویژگی ها و دستاوردها

    • ظرفیت انتقال به میزان 2Tbps بر روی هر زوج تار نوری.
    • انتقال بر پایه­ی پروتکل OTN مطابق با استاندارد ITU-G.709 با پشتیبانی از FEC.
    • پشتیبانی از انواع نرخ­‌های ارسال در سمت لاین (10Gbps, 100Gbps, 200Gbps).
    • امکان ارسال و دریافت 96 طول­‌موج با تکنولوژی DWDM .
    • نرخ ارسال به ازای هر طول­‌موج تا 200Gbps .
    • ماژول‌‌های تقویت نوری با تکنولوژی EDFA .
    • ماژول‌‌های تقویت نوری با تکنولوژی Raman .
    • جبران­‌ساز پراکندگی مسیر (DCM) برای طول‌موج‌‌های با نرخ 10Gb/s.
    • استفاده از تکنولوژی Coherent برای طول‌موج‌‌های 100Gb/s (عدم نیاز به استفاده از جبران­‌ساز‌ها).
    • انتقال سیگنال‌‌های 100Gb/s و 200Gb/s تا ۲۴۰۰ کیلومتر بدون بازسازی سیگنال در حوزه‌­ی الکتریکال.
    • پشتیبانی از انواع سرویس‌‌ها در سمت مشتری، شامل :
      • STM-1 ، STM-4 ، STM-16 ، STM-64
      • FE ، GE ، 10GE ، 100GE
      • OTU2 ، OTU4 ، OTU2e
      • OC-3 ، OC-12 ، OC-48 ، OC-192



ST-6120

سیستم انتقال نوری ST-6120 از خانواده‌ی تجهیزات انتقال تولیدی شرکت سینا، مناسب جهت استفاده در لایه Aggregation، نقاط انتهایی شبکه، شبکه‌های موبایل و زیرساخت‌های مخابراتی صنعتی می‌باشد. این تجهیز به صورت مستقل و بدون نیاز به تجهیزات جانبی دیگر قابل استفاده بوده و به طور کامل توسط نرم‌افزار مدیریت شبکه یکپارچه شرکت سینا قابل راهبری می‌باشد. سایر مشخصات این تجهیز به شرح ذیل است:

مشخصات فنی

    • 18 پورت نوری شامل:
      • 16 پورت با پشتیبانی از سیگنال‌های FE، GE و STM-1/4/16 در سمت کلاینت.
      • 2 پورت 10G با پروتکل OTN در سمت لاین.
    • سوئیچ بین حالت‌های SDH و Ethernet و OTN از طریق نرم­افزار بدون هیچ محدودیتی.
    • سازگاری با سامانه مدیریت شبکهSINA-OPTICNET MANAGER .
    • تقویت کننده نوری داخلی (C-band)و ماژول DCM داخلی جهت جبران پراکندگی.
    • تغذیه از دو ورودی مجزا 48V DC جهت افزایش اطمینان به صورت 1+1.
    • پشتیبانی از پروتکل OTN و تصحیح خطا (FEC) بر اساس استاندارد ITU-T G.709 .
    • پشتیبانی از انواع Loopback در ماژول‌های نوری.
    • پشتیبانی از حالت حفاظتی 1+1.
    • استفاده ازSupervisory Channel (1510 nm) .
    • مانیتور کردن توان نوری پورت‌های ورودی و خروجی.

ST-6110

سیستم انتقال نوری ST-6110 از خانواده‌ی تجهیزات انتقال تولیدی شرکت سینا، مناسب جهت استفاده در لایه Aggregation، نقاط انتهایی شبکه، شبکه‌های موبایل و زیرساخت‌های مخابراتی صنعتی می‌باشد. وجه تمایز این محصول، پشتیبانی از قابلیت‌های لایه ۲، ۲/۵ جهت مدیریت سیگنال‌های اترنت می‌باشد. این تجهیز به صورت مستقل و بدون نیاز به تجهیزات جانبی دیگر قابل استفاده بوده و به طور کامل توسط نرم‌افزار مدیریت شبکه یکپارچه شرکت سینا قابل راهبری می‌باشد. سایر مشخصات این تجهیز به شرح ذیل است:

مشخصات فنی

    • 18 پورت نوری با قابلیت پشتیبانی از سیگنال‌های FE، GE و 10GE .
    • 4 پورت لاین با ظرفیت 10Gb/s
    • سازگاری با سامانه مدیریت شبکه SINA-OPTICNET MANAGER.
    • تغذیه از دو ورودی مجزا 48V DC جهت افزایش اطمینان به صورت 1+1.
    • پشتیبانی از حالت حفاظتی 1+1.
    • پشتیبانی از ویژگی‌های لایه ۲ و ۵/۲ شامل محدودسازی پهنای باند، QoS، CoS، VLAN tag،  QinQ، MPLS-TP.
    • جلوگیری از حلقه در شبکه با استفاده از پروتکل‌های Spanning Tree (STP، RSTP، MSTP، PVSTP).
    • استفاده از تکنیک‌های مختلف FEC شامل SDFEC، UFEC، EFEC و FEC.
    • ایجاد شبکه Private VLAN.
    • استفاده از ترنسیور SFP با قابلیت Multi-rate در سمت کلاینت.
    • پشتیبانی از ترافیک Jumbo Frame.
    • مانیتور کردن توان نوری پورت‌های ورودی و خروجی.

سامانه مدیریت شبکه یکپارچه سیستم انتقال

به‌منظور شناسایی سامانه‌های موجود در شبکه و نظارت بر عملکرد آن‌ها، منطبق بر ظرفیت و سطح خدمات تعریف‌شده، سامانه‌های انتقال نوری شرکت سینا از نرم‌افزار مدیریت شبکه­‌ی جامع، قدرتمند، انحصاری و کاملاً بومی بهره می­برد که تمام نیازهای فنی، اجرایی و مدیریتی در راهبری شبکه را در تمام سطوح تأمین می­نماید. نرم‌افزار مدیریت شبکه شرکت سینا با نام اختصاصی SINA OpticNet Network Management System، رابط کاربری سیستم‌های انتقال و دسترسی تولید شده‌ی این شرکت است که وظیفه‌ی پایش و مدیریت این تجهیزات را بر عهده دارد. این نرم‌افزار کاملاً با تکیه بر توانمندی‌های نخبگان داخلی و بر پایه پلتفرم جاوا طراحی شده و با توجه به نیازمندی‌های موجود در پروژه‌های مختلف قابل تغییر می‌باشد. نرم‌افزار مدیریت شبکه SINA OpticNet بر اساس ساختار FCAPS و توصیه‌نامه‌های ITU-T طراحی شده و با رابط تمام گرافیکی خود، مدیریت تمامی اجزای شبکه را به راحتی ممکن می‌سازد.

ویژگی ها و دستاوردها

  • پشتیبانی از چهارچوب FCAPS (مدیریت خطا، مدیریت پیکربندی، مدیریت هشدار، مدیریت عملکرد و مدیریت امنیت) برای کنترل بهینه‌ی سیستم.
  • مشاهده گره‌ها و ارتباط آنها به صورت شماتیک، مبتنی بر موقعیت جغرافیایی.
  • آرایش سریع و آسان کلیه‌ی اجزای شبکه.
  • قابلیت تغییر محیط نرم‌افزار و پنجره‌ها بر اساس نیاز کاربر.
  • پشتیبانی از پروتکل SNMP برای مانیتورینگ و اعمال تغییرات در شبکه.
  • قابلیت تعریف، نمایش و دسته‌بندی هشدارهای رخ داده در شبکه و امکان تنظیم آنها.
  • پشتیبانی کامل از زبان فارسی.
  • امکان برقراری انواع Loopbackها.
  • پشتیبانی از تمامی توپولوژی‌ها.
  • قابلیت پیکربندی انواع حفاظت و تنظیمات سوئیچینگ.
  • قابلیت گزارش‌گیری، ارائه‌ی نمودارهای متنوع و خروجی متناسب با نیاز کاربر از گره‌ها، شلف‌ها، کارت‌ها، رخدادهای شبکه و …
  • قابلیت دریافت فایل MIB جهت به‌روزرسانی دستورات و هشدارهای سیستم.
  • قابلیت تشخیص فایل‌های MIB معیوب با استفاده از رمزنگاری، جهت مقابله با خرابکاری در نرم‌افزار.
  • قابلیت همگام‌سازی گره‌ها و سرور به صورت دستی و اتوماتیک.
  • قابلیت اندازه‌گیری تمامی پارامترهای مهم اعم از دما، توان مصرفی، جریان، بهره‌ی سیگنال کارت‌ها و ماژول‌ها به صورت مجزا.
  • قابلیت ارسال پیامک، هشدارهای صوتی، ایمیل و … به اپراتورهای تعیین شده توسط ادمین در زمان وقوع حادثه.
  • پیکربندی سرویس OTN به شکل End-to-End
  • ثبت ورود و خروج کاربران و ذخیره‌سازی تمامی رخدادها و تغییرات شبکه توسط هر کاربر در پایگاه داده
  • امکان ارائه انواع گزارش­گیری از تمامی رخدادهای شبکه
  • قابلیت اندازه­گیری OTDR مجازی
  • قابلیت مانیتورینگ OSNR
  • کنترل لایسنس
  • قابلیت تنظیم سطح دسترسی در کلیه‌ی سطوح برای کاربران مختلف، از قبیل دسترسی به گره­های خاص، عدم امکان اعمال تغییرات، عدم دریافت بعضی هشدارها و …

سیستم های دسترسی نوری

موقعیت در ساختار شبکه

فناوری GPON

GPON، جدیدترین نسل از شبکه‌های دسترسی است که با بهره‌گیری از پهنای باند نامحدود فیبر نوری و انعطاف‌پذیری بالا در ارائه‌ی سرویس‌های متنوع، نظیر IPTV، HSI، VoIP، CATV، WiFi، Ethernet، POTS و …  به راهکار برتر شبکه‌های دسترسی تبدیل شده.

در این شبکه، OLT به عنوان مرکز تمامی پردازش‌های مورد نیاز، نقش اصلی را در ارائه سرویس‌های فوق در قالب سناریوهای مختلف از قبیل FTTH، FTTC، FTTB و FTTM ایفا می‌کند.

در مقایسه با شبکه‌های مسی، شبکه‌ی GPON تا ۹۵٪ از لحاظ مصرف انرژی بهینه‌تر بوده و هزینه‌‌ی تمام‌ شده‌ی پایین‌تری دارد. طیف متنوعی از کاربری‌ها نظیر اینترنت، تلفن، تلویزیون اینترنتی، دوربین مدار بسته و … بر روی این بستر قابل راه ­اندازی است.

نسل­های آینده این فناوری مانند NG-PON2 به دلیل مهیا کردن پهنای باند زیاد و استفاده از چندین طول موج بر روی یک فیبر نوری، به عنوان زیرساخت در تکنولوژی­های جدیدی مانند واقعیت مجازی(VR) ، اینترنت اشیاء (IOT) و فناوری نوظهور 5G مورد استفاده قرار خواهند گرفت.

SP-4120

در مقایسه با شبکه‌های مسی، شبکه‌ی GPON تا ۹۵٪ از لحاظ مصرف انرژی بهینه‌تر بوده و هزینه‌‌ی تمام‌ شده‌ی پایین‌تری دارد. طیف متنوعی از کاربری‌ها نظیر اینترنت، تلفن، تلویزیون اینترنتی، دوربین مدار بسته و … بر روی این بستر قابل راه­اندازی است.

نسل­های آینده این فناوری مانند NG-PON2 به دلیل مهیا کردن پهنای باند زیاد و استفاده از چندین طول موج بر روی یک فیبر نوری، به عنوان زیرساخت در تکنولوژی­های جدیدی مانند واقعیت مجازی(VR) ، اینترنت اشیاء (IOT) و فناوری نوظهور 5G مورد استفاده قرار خواهند گرفت.

ویژگی‌های Downlink

  • نرخ انتقال 2.488 Gb/s در جهت Downstream و Gb/s 1.244 در جهت Upstream.
  • دارای 16 پورت PON به همراه پشتیبانی از Pluggable SFP Optical Module (کلاس B+ و کلاس C+)
  • پشتیبانی از دو طول موج نوری nm 1490 در جهت Downstream و nm 1310 در جهت Upstream
  • ارائه سرویس به حداکثر 128 کاربر از هر پورت PON.
  • حداکثر فاصله منطقی بین OLT و ONU برابر با 60 کیلومتر.
  • حداکثر فاصله تفاضلی برابر با 20 کیلومتر.
  • پشتیبانی از 4000 پورت GEM و 1000 پورت  T-CONT به ازای هر پورت PON.
  • پشتیبانی از حالت گزارش وضعیت (SR- DBA) وعدم گزارش وضعیت (NSR-DBA) برای تخصیص پویای پهنای باند به ONU ها.
  • پشتیبانی از 5 نوع T-CONT  برای سرویسهای مختلف (Type1-5).
  • پشتیبانی از استاندارد رمزنگاری AES-128 در جهت Downstream.
  • پشتیبانی از استاندارد ITU-T G.984.3 مبتنی بر تشخیص خودکار SN و مدیریت پیکربندی.
  • پشتیبانی از پروتکل OMCI بر مبنای استاندارد ITU-T G.984.4/G.988.
  • پشتیبانی از مدیریت و مشاهده هشدارها و کارایی شبکه مبتنی بر استاندارد ITU-T G.983.4/G.984.

ویژگی‌های Uplink

  • مدیریت آدرس MAC
  • پشتیبانی از آدرسهای MAC ثابت و پویا
  • پشتیبانی از آدرس MAC با ظرفیت 4K
  • مدیریت VLAN
  • سازگاری با TR 156 و TR 101
  • پشتیبانی از IEEE 802.1Q
  • پشتیبانی از 4K VLAN (1-4094)
  • سازگاری با استاندارد IEEE 802.1Ad برای پشته VLAN
  • پشتیبانی از QinQ
  • پشتیبانی از SSTP ، RSTP و MSTP
  • پشتیبانی از تجمیع لینک ایستا و پروتکل LACP
  • قابلیت Multicast
  • پشتیبانی از IGMP Snooping
  •   پشتیبانی از ۴۰۰۰  Multicast Group
  • پشتیبانی از مسیریابی ایستا و عملیات Default Gateway

مزایای محصول

  • کیفیت:

با تکیه بر دانش متخصصین طراح، بهره‌گیری از بهترین قطعات اولیه و ماژول‌ها در کلاس جهانی و همچنین کنترل دقیق فرآیند تولید، محصول SP-4120 از لحاظ کیفیت قابل رقابت با نمونه‌های مشابه تولید شده توسط برترین تولیدکنندگان دنیا است.

  • بومی‌سازی:

شرکت سینا مفتخر است که کلیه فرآیندهای تحقیق و توسعه، طراحی و ساخت این سیستم توسط نخبگان و متخصصین داخلی انجام شده و در نتیجه، این شرکت همواره به تمامی تعهدات خود نسبت به مشتریان پایبند خواهد بود.

  • سفارشی‌سازی:

با توجه به بومی‌سازی کلیه مراحل طراحی و تولید، امکان سفارشی‌سازی محصولات سخت‌افزاری و نرم‌افزاری جهت تطابق هر چه بیشتر با نیازمندی اپراتورهای داخلی وجود دارد.

  • هزینه:

مدیریت مناسب زنجیره‌ی تولید و همچنین کاهش هزینه‌های سربار نظیر تعرفه‌ی واردات، حمل و نقل، انتقال ارز و …، باعث شده است که محصول SINA SP-4120 قیمت تمام شده‌ی پایین‌تری نسبت به نمونه‌های مشابه خارجی داشته باشد.
